Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

Каждый владелец квартиры или частного дома, где установлено газовое оборудование для отопительной системы, сталкивался с проблемами, связанными с его настройкой или перебоями в работе, не так ли? Чтобы обеспечить правильную работу отопительной системы, необходимо знать нюансы работы газовых приборов и особенности их настройки, а вся эта информация собрана в данной статье.

Также в этой публикации собрана исчерпывающая информация о видах и устройстве газовой горелки. Кроме этого вы найдете информацию о настройке пламени в газовых горелках и основных причинах, по которым ваше оборудование дает сбои или вовсе не работает.

Устройство горелки и ее разновидности

Все отопительные котлы отличаются между собой по типу топлива, которое в них применяется. Самым доступным, конечно же, является газ. Этот вид топлива наиболее распространенный и от него меньше всего отходов горения. При этом уровень КПД достаточно высокий.

А стандартная газовая горелка – это основной элемент в отопительной системе, который осуществляет подачу и розжиг топлива в газовом котле. Именно об устройстве и принципе работы горелки мы подробно поговорим далее.

Как устроена и работает газовая горелка?

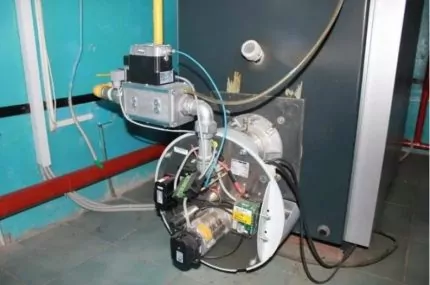

Газовая горелка предназначена для того, чтобы подавать горючую смесь вместе с воздухом, далее эти компоненты смешиваются в камере сгорания. Дальнейший процесс заключается в том, чтобы поддерживать равномерное горение топлива.

Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

Принцип работы газовой горелки заключается в том, что топливо в неё попадает через эжектор. Затем газ смешивается с воздухом и поступает по трубкам к специальным отверстиям. На этом этапе газ поджигается при помощи искры, которая образуется путем подачи электрического импульса

Принцип работы предположительно разделим на такие этапы:

  • подготовка;
  • соединение;
  • горение.
  • Так, сначала все необходимые составляющие горючей смеси проходят подготовительный процесс. Они набирают определенную скорость, температуру и нужное направление движения частиц. Далее топливо совмещается с воздухом и попадает в камеру сгорания топлива. После этого происходит его возгорание.

    Основные конструкционные элементы газовой горелки рассмотрены на схеме, приведенной ниже.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Турбированные газовые горелки отличаются от инжекторных тем, что воздух подается в камеру горения при помощи турбины с вентилятором. Такие устройства проще регулировать, но от них больше шума. Чтобы избавиться от нежелательных звуков, можно использовать специальные устройства для поглощения звука

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Инжекционные горелки работают без дополнительной турбины, которая создает давление для пламени. После того как газ смешивается с воздухом, создается достаточное давление для розжига пламени

    Что касается возможных поломок горелки и безопасности использования газового оборудования при этом, то производители котлов не забыли учесть этот момент. Так, во всех современных котлах есть дополнительные конструктивные элементы, которые обеспечивают более безопасную работу и автоматическую остановку при поломке горелки или прочих аварийных ситуациях.

    Когда некоторые элементы оборудования выходят из строя, то в случае их поломки прибор самостоятельно отключается.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    В газовых горелках с электрическим розжигом, есть два специальных элемента, которые предназначены для розжига и контроля пламени. Термопара предназначена для обеспечения подачи газа, если она будет неисправна, то могут быть перебои в подаче топлива или затухание пламени после розжига. Второй элемент – пьезоэлемент, он подает искру для розжига. Если ваш котел не загорается или тухнет, то причина может быть в неисправности термопары или пьезоэлемента

    Есть модели, в которых розжиг происходит путём подачи искры от электрического пьезоэлемента. Но и в таких котлах также есть составляющие элементы, которые способны обеспечить безопасность использования оборудования в случае поломки газовой горелки или при прочих неисправностях.

    Чтобы при розжиге горелки не возникали проблемы, важно своевременно проводить ТО. Обязательную проверку и обслуживание газового котла необходимо выполнять перед отопительным сезоном, но не реже чем один раз в год.

    Основные виды горелок для газового котла

    Для максимальной эффективности работы отопительной системы в частном доме в газовый котел устанавливают горелку. Подобное оборудование облегчает регулирование процессов горения в системе. Вследствие этого топливо равномерно сгорает.

    Горелки по принципу работы делят на:

  • инжекционные;
  • турбированные;
  • комбинированные.
  • Инжекторный (инжекционный) тип газовых горелок – составная часть газового котла. Она работает таким образом, что воздух проникает в рабочую зону путем инжекции. Чтобы равномерно поддерживать процесс горения, окислитель поступает в резервуар под определенным давлением и смешивается с газообразным топливом.

    Этот тип прибора предназначен исключительно для работы с природным газом. Для другого типа газа, например, сжиженного, необходимо устанавливать дополнительные элементы.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Газовая горелка предназначена для того, чтобы обеспечить подачу газа и его розжига, для дальнейшего нагрева теплообменного оборудования, которое передает тепло дальше по отопительной системе. Газовые горелки бывают нескольких видов: инжекционные и турбированные (работают за счет вентилятора)

    Второй тип горелок (турбированный) работает по другому принципу. Здесь воздух поступает в рабочую зону и смешивается с горючим топливом при помощи вентилятора. Благодаря системе управления можно регулировать скорость вращения лопастей, тем самым регулировать подачу окислителя. Такое устройство позволяет качественно повысить КПД котла.

    Несмотря на шум, который доносится от вентилятора, такие приборы довольно эффективны, а нежелательные звуки можно устранить путем установки дополнительных шумоподавляющих приспособлений. Они более производительные. Но, как известно, турбины часто выходят из строя при несоблюдении правил эксплуатации.

    Но, есть и горелки комбинированного типа. Они также предназначены для котлов и работают не только на газу, но и на других видах топлива. Для таких систем отопления не нужны дополнительные конструктивные элементы, так как они установлены изначально. Эти виды оборудования стоят намного дороже.

    Также горелки разделяют на промышленные и бытовые. Разницы между их принципом работы практически нет.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Для промышленных целей используют котлы повышенной мощности. Такое оборудование не только гораздо больше, чем бытовой прибор, но и потребление топлива будет значительно выше

    Но, несмотря на различия в устройстве газовых горелок, все они предназначены для качественного сжигания топлива.

    Настройка пламени газовой горелки

    Чтобы качественно настроить горелку газового котла, в первую очередь необходимо руководствоваться инструкцией по эксплуатации газового прибора. Далее поговорим, как правильно выполнить запуск и настроить газовую горелку, и в каких случаях необходима регулировка пламени. Но, обо всем по порядку.

    Особенности настройки горелки котла

    Рекомендуется настраивать пламя горелки, используя газоанализатор. Он показывает сведения о количестве воздуха, который смешивается с газом, а именно уровень кислорода, участвующего в процессе, и количество CO.

    Как правило, CO должно быть не больше чем 50 промилле, концентрация кислорода должна быть примерно от 3 до 5%. Если его будет меньше, то вероятнее всего, что газ не будет успевать сгорать, вследствие чего, будет накапливаться много сажи, уровень СО2 будет выше нормы, а КПД оборудования будет снижаться.

    Если же воздуха будет больше нормы, то температура бытовой горелки газового котла будет слишком высокой, а это может привести к трагическим последствиям, вплоть до взрыва оборудования.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Чтобы обеспечить максимальную эффективность работы оборудования, убедитесь, что пламя газовой горелки синего цвета. Если оно желтое или сине-оранжевое, значит, необходимо провести регулировку, в противном случае газ будет сгорать не полностью и оставлять много копоти. Это в свою очередь приведет к поломке прибора

    Пламя в газовой горелке должно быть синего цвета. Если вы обнаружили, что цвет имеет оранжевый оттенок, значит, попробуйте снизить количество газа. Снижайте до тех пор, пока цвет не станет синего (голубого) цвета. Такой цвет – признак оптимальной работы газового прибора. Главное, не уменьшать подачу топлива до того момента, когда пламя становится почти бесцветным. В этом случае оно очень быстро погаснет.

    Настройка стартовой подачи газа необходима только при розжиге и на производительность прибора не влияет. Но при необходимости есть возможность отрегулировать и его. Для начала следует уменьшить стартовую подачу топлива. Уменьшайте до того момента, пока горелка не перестанет включаться. После этого можно повернуть регулятор до тех пор, пока розжиг не возобновится. Более детально о настройке пламени бытовой газовой горелки, можете посмотреть в видеоролике в конце этой статьи.

    Также рекомендуем ознакомиться с тонкостями регулировки газового котла.

    Когда необходима регулировка пламени?

    Газовая горелка атмосферного типа, которая работает без встроенного вентилятора, очень часто выходит из строя, гораздо реже ломается турбированная. Во время длительной эксплуатации прибора, его составные элементы могут сломаться или перестать работать на полную мощность.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Газовый котел напольного типа занимает полезную площадь вашего помещения, поэтому такие отопительные системы подходят для частных домов. Чаще всего для таких устройств выделяют специальное помещение – котельную, в которой устанавливается котел. Настенные котлы экономят пространство, поэтому предпочтительно их устанавливают в квартирах или домах с маленькой площадью

    Например, у газового котла могут снизиться показатели эффективности или может наблюдаться уменьшение пламени.

    И это может происходить по следующим причинам:

  • Большая мощность горелки, установленной для оборудования, которое предназначено для менее мощных горелок. В таком случае для правильного сгорания топлива не хватает места, топливо сгорает неравномерно, что приводит к тому, что на деталях оборудования быстро накапливается нагар.
  • Много нагара в дымоходе может плохо влиять на тягу газового котла. Из-за этого последующий вывод продуктов горения очень слабый, воздуха поступает мало, и пламя становится желтого цвета.
  • Наличие дефектов горелки – одна из причин снижения эффективности котла, но в таком случае настройка пламени не поможет не исправить проблему.
  • Перепады давления при подаче газа тоже могут способствовать образованию копоти и нагара, а это существенно снизит продуктивность оборудования.
  • Все эти причины могут повлиять на температуру пламени в газовой горелке, в таком случае потребуется ремонт.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Настенные котлы отопления и газовые колонки устанавливают, чаще всего, в многоквартирных домах. Но им также может потребоваться настройка пламени горелки

    Рекомендации по хранению и разборке

    Все газовые приборы требуют бережного обращения и соблюдения правил безопасной эксплуатации. Поэтому не рекомендуется самовольно устранять неисправности или выполнять разборку горелки и самого газового котла.

    Для того чтобы избежать аварийных ситуаций, а также для обеспечения правильной и эффективной работы устройства, лучше всего обратиться в газовую компанию, с которой у вас заключен договор на ТО. Вызов специалиста будет самым разумным решением, ведь цена вашей жизни и жизни окружающих людей, намного выше, чем обращение к специалисту.

    Что касается хранения бытовых газовых горелок, так тут все просто. Их необходимо хранить в сухом и проветриваемом помещении, чтобы избежать коррозии металлических частей.

    Устройство газовой горелки, особенности запуска и настройки пламени + нюансы разборки и хранения

    Убедитесь, что внутри отопительной системы вашего котла отсутствует влага, если выходы будут ржавыми, то, скорее всего, влага присутствует. Если вы планируете оставить газовый котел на зиму в гараже или другом, неотапливаемом помещении, тогда позаботьтесь, чтобы эти входы не были закрыты.Что нужно для естественного испарения воды

    Для хранения самого котла, необходимо убедится, что на выходах для подключения труб отопления отсутствуют заглушки.

    Также нужно удостовериться, что внутри отсутствует вода. Если не слить воду, то резервуар поржавеет и котел будет непригоден к использованию.

    Выводы и полезное видео по теме

    Советуем посмотреть тематическое видео по настройке пламени в газовой горелке. В данном видео, рассказывается об основных проблемах газовой горелки, когда требуется настройка пламени.

    Посмотрите следующий видео ролик, в котором подробно рассказаны основные причины, по которым ваша газовая горелка работает не должным образом, или вовсе перестала разжигаться. Самая распространенная причина – накопление большого количества сажи, которая образовывается от неполного сгорания газа:

    Старайтесь правильно пользоваться собственным оборудованием, если запуск горелки газового котла происходит с какими-то перебоями, значит нужно срочно выполнить диагностику и выяснить причину перебоев, в противном случае прибор может навредить вашему имуществу или жизни.

    Также стоит помнить о хранении и транспортировке газовых горелок. Для этого необходимо изучить правила эксплуатации, которые написаны в документации. Такие документы должны входить в комплект при покупке оборудования. В любом случае, при выяснении каких-то неисправностей, срочно обратитесь в газовую службу или надежным специалистам, которые помогут вам решить сложившуюся ситуацию.

    Хотите дополнить изложенную выше информацию полезными сведениями по теме статьи? Или желаете поделиться с другими пользователями собственным опытом настройки бытовой газовой горелки? Пишите свои комментарии, делитесь опытом, участвуйте в обсуждении – форма обратной связи расположена ниже.
