Поверьте, частный дом можно обустроить с настолько высоким уровнем комфорта, что проживать в нем станет гораздо удобнее, чем в городской квартире. Во всяком случае, водопроводом можно пользоваться с не меньшим удобством. Точно так же для получения воды нужно будет всего лишь открыть кран, что пока не очень совместимо с загородной инфраструктурой, согласны?
А ведь это вовсе не «радужная» мечта. Для осуществления задумки в схему водоснабжения достаточно включить насосную станцию. Она переделает за хозяев колоссальный объем нелегкой физической работы. Правда для ее грамотного подключения и эксплуатации надо хорошо знать устройство оборудования.
Мы предлагаем вам ценную информацию о специфике использования означенной техники. Наша статья поможет понять принцип работы насосной станции и ознакомит с правилами установки. Представленные нами сведения дополнены предельно понятными схемами, фото-подборками и видео-руководствами.
Устройство станции подачи воды
Для организации водоснабжения в частном доме магазины предлагают насосные станции в виде компактного блока из гидробака, блока автоматики и электронасоса. Также можно подобную установку подачи воды собрать из отдельных частей и оборудования.
Оба варианта приемлемы, но лучше выбрать готовый комплект с гарантией производителя. Это обойдется дешевле и практичней при дальнейшем обслуживании.
Основные рабочие составляющие
По устройству собранная в заводских условиях насосная станция водоснабжения отличается от поверхностного насоса наличием системы управления по значениям давления.
из Насосные станции используются для автоматизации работы линии водоснабжения. Входящая в состав оборудования автоматика запускает и отключает процесс откачки без участия человека Насосные станции на базе поверхностных насосов применяются при заборе воды из неглубоких выработок и открытых водоемов Максимальная глубина, с которой насосные станции могут откачивать воду без дополнительного внешнего эжектора, от 6 до 12 м в зависимости от производителя и мощности оборудования Ограничения в возможностях по глубине откачки влияют на сферу использования насосных станций Насосные станции с поверхностными насосами нередко используются как дополнительное оборудование, обеспечивающее перекачку воды из накопителя к точкам водоразбора Насосную станцию можно купить в собранном на заводе виде или укомплектовать самому. Кроме насоса в ее состав должен входить гидробак, манометр, реле давления или блок автоматики Для откачки воды из скважин глубиной более 25 м в схеме автоматизированного водоснабжения поверхностный насос заменяется глубинным Гидроаккумулятор насосной системы с глубинным насосом устанавливается в кессоне или в пределах снабжаемого дома Стандартная комплектация насосной станцииПроизводство откачки воды из абиссинского колодцаЭксплуатация насосной станции в схеме с колодцемНасосная станция в схеме забора воды из водоемаНасосная станция в транспортировкеСтандартные комплектующиеНасосная система с погружным насосомГидробак и автоматика системы в кессоне

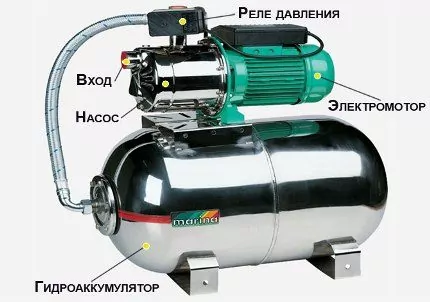

В состав входят следующие функциональные компоненты:
- Поверхностный электронасос.
- Гидроаккумулятор с ниппелем и внутренней резиновой “грушей”.
- Манометр.
- Реле давления.
- Соединительная арматура.

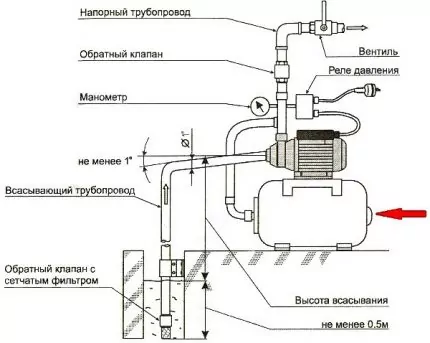

Для забора воды к ней подсоединяется всасывающая труба с обратным клапаном и сетчатым фильтром. А к выходному отверстию установки подключается магистраль, транспортирующая перекачиваемую жидкость к точкам потребления. При этом если станция имеет встроенный фильтр и клапан, то ими всасывающий шланг можно не дополнять.
Насосная станция представляет собой комплекс оборудования, включающий гидробак, реле давления, манометр и непосредственно поверхностный электрический насос. Если есть вероятность работы агрегата в состоянии “сухого хода” рекомендуется покупать насосы-автоматы, оборудованные контроллером потока и блоком автоматики (+)
Гидравлический мембранный бак вкупе с центробежным насосом способен поддерживать в водопроводе коттеджа давление в 1,5 атмосфер. Этого вполне достаточно для стабильной работы всей бытовой техники, которая устанавливается в частных домах. Причем большая часть моделей гидроаккумуляторов рассчитана на 4,5 атмосфер максимально возможного давления, чего с избытком хватает даже для коттеджа в два-три этажа.
Автоматическая станция компакта и не требует тяжелого бетонирования площадки под оборудованием. Самый большой ее элемент – это аккумулирующий воду бак. Однако для ее установки требуется отдельное помещение из-за создаваемого при работе гула. Чаще всего всю установку монтируют на первом этаже или в подвале, где удобней всего ее эксплуатировать и обслуживать.
Чем больше емкость бака гидроаккумулятора, тем реже двигателю насоса придется включаться на работу и меньше будет его износ (+)
Несколько дорогим, но вполне разумным решением для размещения оборудования может стать кессон, в котором может быть расположен как весь комплекс агрегатов, так и насос с автоматикой без гидробака, установленного в доме. Бюджет вариант расположения станции на даче предполагает устройство отдельного павильона, защищающего агрегат от атмосферного негатива.
Работа и особенности блока управления
В задачу управляющей насосной станцией автоматики входит отслеживание давления в системе и включение/выключение двигателя гидронасоса по мере необходимости. Для этого блок управления включает манометр и реле. Первый контролирует текущее давление, а второе – управляет насосом.

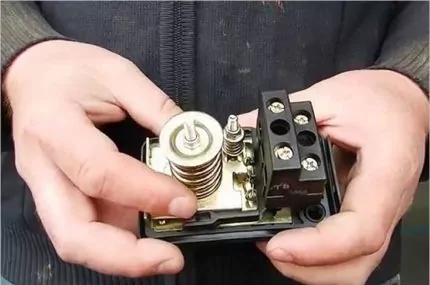

Основные элементы реле – две пружины. Большая настроена на замыкание контура при самом низком давлении в мембранном баке, когда в нем мало воды. А меньшая контролирует максимум давления, размыкая цепь при достижении последнего.
Реле давления автоматически запускает насос станции при снижении давления до 1,4 бара, например, и выключает при достижении максимального значения, указанного производителем. Нежелательно менять заводские настройки реле, т.к. они рассчитаны на возможности запорной арматуры
При покупке насосной станции для работы в контурах с вероятностью кратковременной работы без воды необходимо обратить вниманием на наличие устройства контролера потока.
Он предназначен для предохранения двигателя от перегрева в случае отсутствия воды в водозаборе. В таких агрегатах блок управления ориентирован не на предельные значения давления, а на понижение потока.
из Для автоматизации процесса запуска/отключения насоса станция оснащается реле давления. В схемах водоснабжения реле применяется только в союзе с гидроаккумулятором Реле давления это двухконтактное устройство коммутации электроцепей, одна из которых реагирует на верхнее предельное значение давления и отключает насос, вторая включает при падении давления ниже выставленного в настройках предела Если есть угроза работы агрегата без воды, так называемый «сухой ход», станцию лучше оборудовать блоком автоматики: он отключит электронасос при возникновении подобной ситуации В отличие от реле давления блок автоматики не прекращает работу системы при достижении минимального значения, а плавно отключает ее через 15 сек при понижении расхода до наименьших показателей Реле давления в составе насосной станцииВнешний вид контрольного устройстваСпецифика использования блоков управленияОсобенности работы блока автоматики
В том, как грамотно подобрать насосную станцию для обустройства дачного участка, разобраться поможет предложенная нами статья. Кроме ценных рекомендаций покупателям оборудования в ней приведен рейтинг лучших предложения на отечественном рынке.
Взаимодействие насоса с гидроаккумулятором
Емкость мембранного бака подбирается с учетом объема водопотребления. Семейной паре вполне хватит варианта в 25–40 литров, а для семейства в несколько человек придется подбирать устройство от 100 литров.
Баки менее 15 л и вовсе покупать рекомендуется только для сезонного использования на даче. Из-за постоянной подкачки воды мембрана в них быстро изнашивается.
В гидробак в исходном состоянии через ниппель (воздушный клапан) закачан воздух, создающий давление в 1,5 атм. Во время работы в мембрану под давлением закачивается вода, сжимающая воздушный “запас”. При открытом кране сжатый воздух выталкивает воду
Считается, что чем больше емкость, тем дольше прослужит насосное оборудование, потому что численность циклов включения/выключения сократиться. Однако бак большой вместительности стоит немало.
По правилам гидробак подбирают на основании расчетов, исходя из указанных производителем значений давления включения и выключения, реального расхода воды при включенных одновременно водозаборных точках.
Резерв жидкости в гидравлическом баке обычно составляет около трети от общего объема емкости. Все оставшееся пространство отдано под сжатый воздух, который нужен для поддержания постоянного напора воды в трубах.
Если гидроаккумулятор в систему водоснабжения встраивается для минимизации связанных с гидроуарами рисков, то бак можно подбирать небольшого размера. В этом случае важен не объем емкости, а наличие мембраны и воздуха за ней. Именно они в случае чего примут на себя удар, сгладив его последствия.
Производительность насоса должна соответствовать объему мембранного бака (для емкости 20–25 л рекомендуется брать гидронасос на 1,5 м3/ч, для 50-ти литров – 2,5 м3/ч, а для резервуара на 100 л – не менее 5 м3/ч)

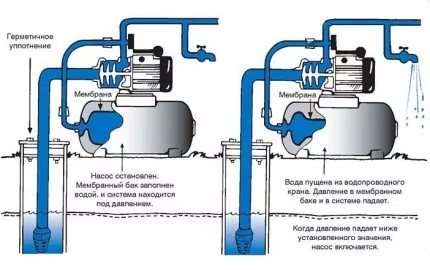

Работает автоматическая насосная станция в два цикла:
- Сначала в гидроаккумулятор закачивается вода насосом из водозабора, создавая в нем избыточное давление воздуха.
- При открытии крана в доме мембранный бак опустошается, после чего автоматика вновь запускает насосное оборудование.
Устройство гидроаккумлятора для насосной станции водоснабжения предельно просто. Он состоит из металлической корпуса и герметичной мембраны, которая разделяет все пространство внутри на две части. В первой из них находится воздух, а во вторую подкачивается вода.
Насос закачивает жидкость в мембранный бак только тогда, когда давление в системе падает до показателей в районе 1,5 атм, при достижении заданного предельно высокого значения давления, станция отключается (+)
После заполнения гидроаккумулятора реле отключает насос. Открытие крана в умывальнике приводит к тому, что выдавливаемая нажимом воздуха на мембрану вода начинает постепенно перетекает в систему водоснабжения. В какой-то момент бак опустошается до такой степени, что напор ослабевает. После этого опять включается насос, запуская цикл работы насосной станции по новой.
При пустом баке мембранная перегородка сминается и прижимается к фланцу входного патрубка. После включения гидронасоса мембрана расправляется водным давлением, сжимая воздушную часть и повышая в ней давление уже воздуха. Именно это взаимодействие газ-жидкость через изменяющийся барьер и лежит в принципе работы мембранного бака насосной станции.
из Объем гидроаккумулятора для систем водоснабжения зависит от размеров и сложности системы. В упрощенном варианте расчетов литраж потребляемой воды делят на запланированное количество включений Для небольших по протяженности и объему систем выпускают вертикально ориентированные бачки объемом 6 — 10л без опорных ножек Для систем, поставляющих воду семье из двух-трех человек, в схему включают гидробак до 50 л. Их выпускают в горизонтальном исполнении с опорными ножками и площадкой для установки насоса сверху Для систем водоснабжения с погружными насосами, качающими воду из скважин с глубины более 25 м применяют гидробаки объемом свыше 50 л, т.к. необходимо сократить число включений. Это вертикальные емкости на опорах, вместимостью от 50 до 750 л Размеры гидроаккумулятора для автономной системыГидробак в снабжении небольшого дома или дачиГидроаккумуляторы горизонтального исполненияГидробак для схемы водоснабжения с глубинным насосом
Критерии выбора оборудования
Насосные станции заводской компоновки идут с поверхностным гидронасосом, часто имеющим внутренний или внешний эжектор. Однако гидроаккумуляторы можно также использовать с погружным насосным оборудованием, но им присваивается несколько иной технический термин “насосная система”.
В случае работы в тандеме со станцией мембранные баки могут быть меньше объемом, чем гидробаки для систем с погружными насосами. Это связано с тем, что у погружных насосных агрегатов число допустимых в час включений/выключений меньше, чем у поверхностных насосных машин.
Насосные станции, полностью подготовленные к работе на предприятии-изготовителе, необходимо лишь подсоединить к соответствующим трубопроводам и электропитанию (+)
Поверхностные насосы, имеющие внутренний эжектор, имеют серьезные ограничения по глубине водозабора. Они воду способны поднять только с 7–8 метров. Однако они выдают мощный водяной напор на выходе со столбом воды в 40–60 метров (4–6 бар).
Внутреннему эжектору не страшны воздушные пробки. Они вначале прокачивают воздух без каких-либо негативных последствий для себя, а потом начинают уже нагнетать в систему саму воду из скважины.
Главный недостаток станций с внутренним эжектором – это высокий уровень шума при работе. Если эти модели насосного оборудования для автономного водоснабжения планируются к установке в честном доме, то делать это рекомендуется только в подсобных помещениях с хорошей звукоизоляцией.
Использование выносного эжектора позволяет забирать воду с глубин до 50-ти метров. Эти насосы более экономичны, но имеют низкий КПД (не более 40%). Зато они издают гораздо меньше шума, нежели аналоги с встроенным эжектором.
Выбор типа насосного агрегата для станции зависит от качественных характеристик планируемой к перекачке среды:
из Для обустройства дач и небольших частных коттеджей, подключенных к централизованным сетям, используются насосные станции с основным агрегатом вихревого типа Для забора воды из открытых водоемов и колодезных шахт применяются станции с самовсасывающими насосами центробежного типа действия В схемах водоснабжения с применением станции в качестве агрегата, перекачивающего воду их накопителя к потребителям используются центробежные виды В схемах водоснабжения, требующих повышения давления, применяются многоступенчатые насосы в формате насосных станций Насосная станция с вихревым насосомСамовсасывающий насос в станцииЦентрабежный агрегат в перекачке водыМногоступенчатый насос в станции
Определение места для станции водоснабжения

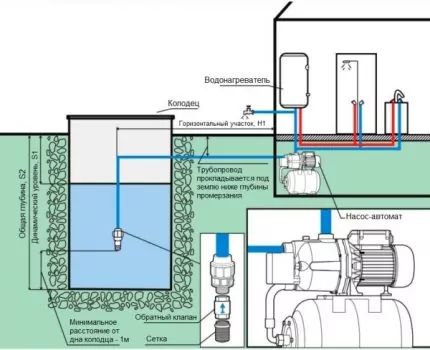

Выбирая месторасположение для насосной станции, необходимо ориентироваться на характеристики гидронасоса. Каждые десять метров горизонтальной трубы между источником воды и насосом снижают его всасывающие способности на 1 м.
Если предполагается их разнесение на расстояние более десяти метров, то модель насосного агрегата нужно подбирать с повышенной глубиной всасывания.
Автоматическую станцию системы автономного водоснабжения можно расположить:
Стационарный наружный вариант предусматривает обустройство кессона и прокладку от него напорной трубы до коттеджа ниже уровня промерзания грунта. При устройстве круглогодично эксплуатируемого трубопровода прокладка его ниже глубины сезонного промерзания обязательна.
При устройстве временных летних магистралей на период проживания на даче трубопровод не заглубляется ниже 40 – 60 см или прокладывается на поверхности.

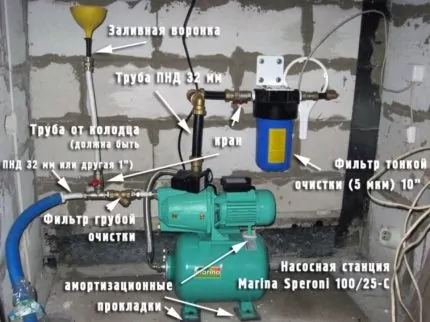

Теплый вентилируемый подвал с шумоизоляцией является идеальным местом для монтажа насосной станции, там она и трубы водоснабжения зимой точно не замерзнут (+)
Если выполнить монтаж станции в цоколе или подвале, то не придется опасаться замерзания насоса зимой. Надо лишь всасывающую трубу проложить ниже границы промерзания грунта, чтобы она не перемерзла в сильные холода.
Нередко скважину бурят прямо в доме, тогда существенно сокращается протяженность трубопровода. Но не в каждом коттедже подобное бурение возможно.
Установка насосных станций водоснабжения в отдельной постройке возможно только в случае эксплуатации оборудования в период положительных температур. Однако для районов с очень низкими зимними температурами такой вариант, предназначенный для функционирования круглый год, необходимо утеплять или устраивать систему отопления. Лучше сразу монтировать насосную станцию прямо в обогреваемом доме.
При выборе места для расположения станции водоснабжения необходимо учесть температурные пределы, указанные в ее паспорте изготовителем:
из На открытых площадках насосные станции могут эксплуатироваться только при плюсовых показаниях термометра, не превышающих + 40 — 45º С Для откачки воды из неглубоких скважин, колодцев, открытых водоемов компактные насосные станции устанавливаются временно, а после работы переносятся в закрытое помещение Для расположения станции вне дома на время рабочего сезона можно использовать крытый неотапливаемый павильон, бытовку, сарай, колодезный домик и подобные сооружения Стационарную установку насосной станции в пределах дома желательно провести в котельной, т.к. при работе оборудование шумит Насосную станцию запрещено устанавливать в помещениях, которые могут быть затоплены паводковыми водами весной или осенью При низком залегании грунтовых вод и отсутствии вероятности паводковых затоплений насосную станцию можно установить в обустроенный кессон Не допустимо круглогодичное использование приямков, не заглубленных ниже уровня промерзания горных пород. Этот вариант приравнен к расположению на улице В завершении рабочего сезона воду из станции, расположенной в неглубоком приямке, следует полностью слить. Также необходимо ее слить из всасывающей и водоподающей труб Период для эксплуатации насосной станцииОткачка в летнее время из неглубоких источников водыУстановка насосной станции в домике колодцаСтационарная установка оборудования в котельной домаНеподходящие для установки станции местаИспользование кессона для эксплуатации насосной станцииИспользование приямков под насосные агрегатыВременное размещение станции в заглубленном боксе
Параметры давления в гидроаккумуляторе
Для исправной работы бытовых сантехнических устройств в водопроводе коттеджа необходимо поддерживать напор в 1,4–2,6 атмосфер. Чтобы мембрана гидроаккумулятора не изнашивалась слишком быстро, производители рекомендуют устанавливать в нем давление на 0,2–0,3 атм выше водопроводного.
Давление в водопроводе одноэтажного дома обычно равняется 1,5 атм. От этой цифры и следует отталкиваться при регулировке гидробака. Но для более крупных жилых строений давление необходимо увеличивать, чтобы вода была во всех самых удаленных от стояка кранах. Здесь нужны более сложные гидравлические расчеты с учетом протяженности и конфигурации трубопроводов, а также количества и типа сантехнических устройств.
Упрощенно рассчитать нужное давление для внутридомового водопровода можно по формуле:
(H+6)/10,
где «H» – это высота от насоса до самой высокой точки подачи воды в сантехнику на верхнем этаже дома.
Однако если рассчитанный показатель давления в автономном водопроводе будет превышать допустимые характеристики имеющихся сантехнических и бытовых устройств, то при выставлении такого давления оные выйдут из строя. В этом случае необходимо подбирать другую схему разводки водопроводных труб.
Регулирование давления в воздушной части гидроаккумулятора производится через золотник путем стравливания лишнего воздуха либо его подкачки автомобильным насосом
Возможные неполадки в работе установки
Если насос слишком часто включается и тут же отключается, то необходимо немедленно проверить давление воздуха в гидроаккумуляторе. При заниженных показателях надо будет оный подкачать. Но устранить проблему таким способом получится только в том случае, если мембрана и корпус бака не повреждены. Здесь уже поможет только обращение в сервисный центр к ремонтникам.
Ниппель для подкачки воздуха чаще всего располагается с обратной от ввода воды стороны бака, но возможны и варианты сбоку
При появлении водных капель на ниппеле воздушного клапана гидроаккумулятор надо немедленно отсоединить от водопроводной системы. Это прямой признак повреждения мембраны. Без ее замены в подобной ситуации не обойтись. Воздух в водопроводную систему частного дома через мембранный бак поступать не должен.
Если насос вовсе не хочет включаться, то стоит посмотреть на регулировку реле давление. Бывают случаи, когда оно настроено на слишком высокое давление. Но возможен и вариант с попаданием воздуха во всасывающий шланг, что приводит к срабатыванию защиты от сухого хода.
Достоинства насосного агрегата с гидробаком
Насосный агрегат является неотъемлемой частью автономной системы водоснабжения. Он обеспечивает подачу воды из скважины либо колодца, водораздача которой дальше по коттеджу осуществляется за счет работы самого насоса, использования водонапорного бака либо применения гидроаккумулятора.
Гидропневматическая водоподъемная установка и водонапорная емкость предназначены для поддержания постоянного давления во внутридомовой системе водоснабжения
Использование при раздаче воды по коттеджу только одного насоса сопряжено с множеством проблем. При такой компоновке автономного водоснабжения насосное оборудование вынуждено постоянно включаться/выключаться, из-за чего его срок службы резко сокращается. А в ситуации с отключением электроснабжения жилище вовсе остается без воды.
Чтобы уменьшить износ насосов и обезопасить дом на случай аварий на электрических сетях, в систему водоснабжения дома включается дополнительный накопитель. Это может быть водонапорный бак на чердаке, из которого вода до сантехнических приборов течет самотеком, либо поддерживающий напор в сети искусственным путем гидроаккумулятор (он же мембранный бак или гидробак).
В обоих случаях насос включается для формирования запаса воды в емкости. Только во втором случае запас создается в автоматическом режиме системой управления по параметрам давления. При этом, накопительный бачок позволяет создать резерв воды на случай отключения электропитания, а система с гидробаком без электроэнергии не будет работать вообще.
Однако накопитель в наполненном состоянии отличается немалым весом и при установке в пределах чердака требует укрепления перекрытия и теплоизоляции.
Вариант с мембранным баком более удобен и практичен. Принцип работы системы водоснабжения с такой насосной станцией основан на искусственном поддержании водного напора в трубах. Сам насос, качающий воду из водозабора, включается только для заполнения емкости. Далее ее подача в систему осуществляется при помощи сжатого воздуха.
Гидронасос устанавливаемой в подвале насосной станции работает на всасывание, что позволяет ее использовать только при неглубоких водоносных слоях или со скважинами с естественным подпором воды
В отличие от варианта с расширительным баком гидропневматическая установка более компактна. Плюс использование гидроаккумулятора мембранного типа гарантирует отсутствие гидроударов в сети и постоянный напор в трубах водопровода, а также упрощает обслуживание системы водообеспечения потребителей в частном доме.
Единственный недостаток насосных станций с гидроаккумулятором – это энергозависимость. Аккумулирующий воду бак часто имеет небольшие размеры в 25–50 литров. Насосу для его заполнения приходится включаться часто, а при отключении света резерва воды хватает не слишком надолго. Для того чтобы исключить подобные ситуации желательно запастись автономным генератором.
Выводы и полезное видео по теме
Ролик #1. С каких глубин насосное оборудование способно поднять воду:
Ролик #2. Как самому собрать насосную станцию из бытового центробежного насоса:
Ролик #3. Все о принципе работы гидроаккумулятора, идущего в составе насосной станции:
Автоматические автономные системы водоснабжения дают возможность при проживании в загородном доме не утруждать себя переноской воды в ведрах. Благодаря простому устройству насосные станции несложны в монтаже и обслуживании.
С их установкой способен справиться практически любой. Благо, количество конфигураций насосного оборудования различного типа с гидроаккумуляторами существует немало, для каждого коттеджа можно подобрать оптимальное решение.
Хотите поделиться собственным опытом по использованию насосной станции, появились вопросы или обнаружили недоработки в статье? Пишите, пожалуйста, комментарии в расположенном ниже блоке.
