Вам знакома ситуация, что приходится чинить дорогую деталь, а бюджет этого ремонта все растет? Наверняка вы знаете, какие затраты можно и нужно считать лишними. К примеру, у вас есть газовый котел и вы не хотите за ремонт одной-единственной детали выкладывать до 30 процентов от стоимости всего устройства. Если не знаете, как заварить теплообменник газового котла, просто прочитайте нашу статью, и вы этому научитесь.
Благодаря этой статье вы узнаете порядок действий для ремонта теплообменника — детали, из-за которой котлы нередко ломаются. Мы рассказали о пайке тепловых обменников разными способами. Пользуясь нашими рекомендациями вы сможете самостоятельно произвести ремонт вышедшей из строя детали.
В бытовых условиях теплообменники ремонтируют путем пайки. К сварке в буквальном смысле прибегают при производстве, иногда при помощи роботизированных устройств. Теплообменник с обширными конструктивными повреждениями оставьте мастерам, но в случае с небольшими отверстиями в детали может помочь пайка. Узнайте подробнее об этом.
Извлечение теплообменника из котла
Газовые котлы оборудуют теплообменниками, иногда их называют радиаторами котлов, в которых одни источники передают тепловую энергию другим. В большинстве котлов есть первичный и вторичный теплообменники, а в остальных — совмещенный или битермический.
На все виды обменников воздействуют неблагоприятные факторы. Ухудшается качество металла, уменьшается проходимость каналов, напор воды бьет по стенкам. На первичный и битермический воздействует пламя главной горелки.
У битермических теплообменников канал для водоснабжения находится внутри линии отопления — если было бы наоборот, теплообменники чаще выходили бы из строя
У изношенных обменников могут появляться дыры. С учетом стоимости этой детали, есть смысл ремонтировать их, а не сразу заменять. Тем более, что аналог не всегда удается найти.
Если в газовом котле потек теплообменник, вы заметите подтеки рядом с бытовой техникой или ошибку на дисплее. При необходимости, достаньте проблемную деталь.
Сначала сделайте так:
- Отключите котел от электросети и газа.
- Перекройте движение теплоносителя в систему отопления и из нее. Закрутите кран подачи водопроводной воды в котел.
- Слейте оставшуюся в устройстве воду.
- Снимите крышку котла.
- Спустите воздух через отводчик.
- Проверьте внутренности прибора. Посмотрите, есть ли где-то влага, и вытрите ее.
Чтобы достать первичный или битермический теплообменник, освободите камеру сгорания от подходящих к ней элементов. Уберите патрубок, который подает газ на горелку. Отсоедините электропровода от камеры сгорания. Если забыть этот нюанс, то потом из-за невнимательности можно повредить их.
Отцепите датчики, трубки контура отопления, отведите патрубки обоих контуров от битермического обменника. Уберите узлы, которые препятствуют изъятию устройства из котла.
Отсоедините и вытяните камеру сгорания. Снимите верхнюю и переднюю крышки. Уберите метизы под теплообменник и вытяните его.
Из-за утечки воды из теплообменника образуется налет и ухудшается состояние элементов котла, из строя могут выйти датчики, после чего топочная не запустится
Чтобы достать вторичный теплообменник, извлеките плату и другие электронные элементы, открутите и уберите все, что помешает вытянуть агрегат из котла. Изолируйте содержимое прибора от попадания воды из обменника и подходящих к нему каналов.
Но неисправность теплообменника – не единственная причина по которой может течь котел. О других возможных причинах течи и способах их устранения мы подробно рассказали в этой статье.
Пайка теплообменника газового котла
Из обменника удаляют всю воду, воздух и твердые частицы. Продувают через шланг машинным способом, а остатки выдувают ртом.
Для пайки используют четыре составляющие:
Припой — материал для соединения заготовок, имеющий меньшую температуру плавления, чем обрабатываемая основа. Припои обычно изготавливают из металлов. Выпускают их в виде проволоки, закладных деталей, паст, фольги, порошков, прутков и гранул. Для пайки теплообменника больше всего подходят проволоки. Возьмите именно такой.
Для ремонта теплообменника выбирают высокотемпературный припой с меньшей температурой плавления, но не ниже 700 °C, из того же материала и со схожими физико-механическими свойствами. Учитывают также антикоррозийные свойства и удельную проводимость проволоки.
Медь, нержавейка и чугун — распространенное сырье для обменников, а к основе часто добавляют цинк. Для пайки медных теплообменников чаще используют медно-цинковые припои с включениями, нейтрализующими опасное действие испарений.
Припой в прутках не такой удобный, как проволочный, но его тоже можно согнуть руками, даже при большом диаметре, а полученная припайка окажется достаточно жесткой
Твердые высокотемпературные припои имеют маркировки ПСр, ПМЦ, ПМТ и пр.
Медно-цинковые обозначают ПМЦ и нумеруют исходя из температуры плавления:
Стандартный теплообменник газового котла удастся запаять любым, но можно ли это делать, зависит от материалов детали.
Хорошие припои дают герметичные швы. Компоненты таких сплавов проникают в паяемую поверхность путем диффузии, а основа в небольшом количестве растворяется во вспомогательном материале. После застывания появляется однородная прослойка.
Флюс — вещество для устранения окисей с паяемой основы, увеличения текучести припоя, снижения поверхностного натяжения, лучшего смачивания заготовки. С теплообменниками сочетаются универсальные и специальные средства. Паяльные пасты обычно содержат медь, что хорошо для теплообменника. Смеси с серебром подходят тоже.
Подготовка материалов перед пайкой
Жало паяльника лудят. Инструмент нагревают до легкого покраснения наконечника и покрывают тонким слоем припоя, одновременно удаляют пленку окисления. Жало и проволоку опускают во флюс. На этапе лужения для этого можно использовать канифоль или смолу.
После выделения дыма жало держат еще несколько секунд. Потом паяльник с припоем еще три-четыре раза опускают во флюс.
Приборы лудят после покупки, а потом время от времени — при частом использовании. Как основу для лужения иногда используют жало другого паяльника.
На фото показано лужение — после этого не помешает прижать жало к деревянной досочке со смолой, что также выровняет слой припоя
Если состояние припоя не самое лучшее, то его следует очистить от грязи и окисей. Разогрейте конец проволоки-припоя до рабочей температуры и погрузите во флюс, плотно прижмите к твердой поверхности, на которой он находится.
Если новой проволоки нет, то старую можно обработать средствами для очистки основы, такими как:
Перед пайкой с поверхности теплообменника удаляют пыль, чтобы при работе не появлялись искры. Место со свищом обрабатывают зачистной губкой или мелкозернистой наждачкой, протирают растворителем для удаления всех химических соединений.
Затем проблемный участок прогревают феном для лучших рабочих характеристик и чтобы испарились остатки влаги. В противном случае она будет резко выходить во время работы и смещать припайку. После прогрева участок еще раз зачищают.
Как запаять тепловой обменник котла?
Небольшой свищ на теплообменнике находят по пятнам зеленого цвета, но если такой оттенок присутствует на большей части прибора, то берут во внимание состояние покрытия, ровность цвета.
Средство для пайки выбирают по ситуации. Для тонкой работы подходит паяльник. Большой язык пламени из газовой горелки хорошо прогреет проблемную зону, но мощности прибора может не хватить, вопреки ожиданиям. Паяльник тоже нужно подбирать мощный.
Следует подобрать правильное сопло для горелки — пламя должно быть примерно 2 см шириной, и повернуть для удобства, а при работе держать так, чтобы огонь распределялся по поверхности равномерно
Основная часть работы выглядит просто. На разогретое место кладут флюс, после чего начинают паять. Припой ставят на теплообменник кончиком, паяльник приставляют к нему и постепенно нагревают. Проволока начнет взаимодействовать с флюсом и основой. Оставшуюся неровную массу после пайки распределяют.
В случае с газовой горелкой, возьмите обычную автономную или что-то более производительное. К примеру, работающую от большого баллона. Максимальный режим пламени не включайте никогда. Припой приложите после того, как цвет флюса станет более ярким, например серебряным вместо серого.
Держите горелку на таком расстоянии, чтобы проволока больше плавилась от разогретого теплообменника, а не огня. Для обработки маленького свища может хватить полуминутной пайки. Подробную инструкцию по пайке можно прочесть в этом материале.
Не стоит перегревать основу и припой во время пайки — последний будет плохо закрепляться. Следите, чтобы получаемая структура не была рыхлой, а цвет — не выражено матовым. Припайка в идеале восстанавливает всю проблемную зону, и если это не так, то будет нужен еще один подход.
Температуру паяльника доводите до 20 градусов выше показателя плавления припоя. Для зачистки готового стыка используйте оплетки и пружинные удалители — инструменты уберут также остатки флюса. Вытрите обменник влажной тряпкой и удалите все микрочастицы.

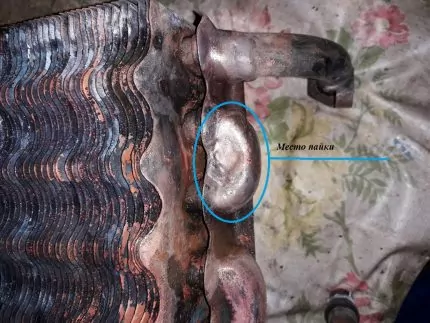

Для нормальной работы топочного отсека котла место пайки нужно очистить, а некоторое нарушение формы для первичных теплообменников значения не имеет
Через починенный теплообменник еще 5—10 минут нельзя будет пропускать воду. В любом случае пусть деталь полностью остынет. Включайте только чистую воду в первый день после ремонта. Следите, чтобы не было ржавчины.
Удалите воздух из системы еще раз и сделайте проверочный запуск котла. Проверьте работу с полной нагрузкой. Пропускайте холодную и горячую воду через обменник. После нескольких температурных циклов может оказаться, что обменник опять протекает.
Отремонтированная деталь должна выдерживать тепловые деформации. Для подстраховки покройте стык на обменнике термостойкой краской, чтобы повысить прочность. В последующие дни сделайте повторные испытания для теплообменника.
Рекомендуем также прочесть о других неисправностях теплообменников газовых котлов. Подробнее – переходите по ссылке.
Холодная сварка, как вариант ремонта

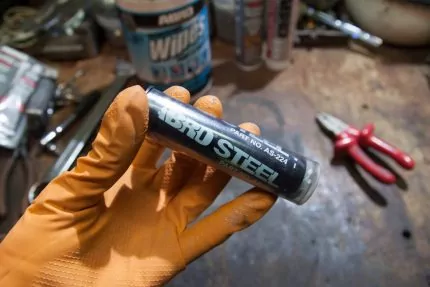

На основе клеев изготавливают так называемую холодную сварку. Популярное сырье при этом — эпоксидная смола. Не путайте материал и холодную сварку в понимании технологического процесса с пластической деформацией металлов без нагрева.
Выберите наиболее влагостойкое сырье из того, что предлагает рынок. В самом начале работы наденьте перчатки и смягчите сварку пальцами. Делайте так, пока масса не станет пластичной. Положите материал на свищ и распределите на как можно большую площадь. Сделайте слой толстым, но не обязательно чем он объемнее, тем лучше. Наносите деревянной палочкой.
Холодную сварку используют на меди, латуни, бронзе, чугуне, железе, сплавах, а еще на керамике, дереве, камне, но итоговое качество стыка во многом зависит от самой работы
Подождите, пока готовый слой застынет, и проведите поверхностную зачистку места мелкозернистой наждачкой и влажной тканью.
Сперва ждите полчаса для лучшего затвердевания. Рекомендованных 3—5 минут иногда не хватает. Проверьте качество стыка температурным контрастом и давлением воды.
Выводы и полезное видео по теме
Альтернативный способ, как можно продлить работу первичного теплообменника котла:
Пайка калача теплового обменника двумя газовыми горелками:
Есть три простых способа для заделки дыры в теплообменнике: пламенем, жалом и клеящим материалом. Чаще всего речь идет об узком отверстии на первичном или битермическом обменнике, так что перечисленных методов вполне достаточно.
Сложную поломку оставьте мастерам. Но, в случае чего, вы найдете чем запаять теплообменник, достанете его из газового котла и сами выберите припой. При возможности действуйте самостоятельно и помните о важности подготовительных работ.
